Asamblare SMT

Cu o capacitate de producție de asamblare de peste 25.000 de componente montate pe suprafață (SMT) pe oră pe patru mașini, serviciul nostru de producție de electronice SMT acoperă întregul spectrul de dimensiuni de carcasă, inclusiv QFB, BGA μBGA, CBDA, CSP, Flip-Chip și 0204.

În funcție de mărimea proiectului și a comenzii, proiectul de asamblare SMT va fi produs pe liniile noastre de producție SMT. Cantitățile mici și medii sunt de obicei asamblate pe mașinile noastre autonome. După ce componentele SMT sunt asamblate, plăcile sunt lipite cu un proces de lipire prin retopire. În timpul etapei finale a procesului de producție SMT, se efectuează o inspecție optică automată (AOI) pentru a se asigura că toate componentele au fost lipite corect și că plăcile sunt gata de livrare.

Pentru prototipurile și comenzile de serii de mici dimensiuni, oferim de asemenea lipire în fază de vapori, în plus față de lipirea standard prin retopire. Pentru lipirea în fază de vapori, folosim sistemul de lipire Asscon VP 32 Vapor Phase (Galden LS230). Lipirea în fază de vapori ne permite să lipim componente electronice la temperaturi de vârf mai scăzute.

În plus față de procesele de producție SMT, oferim, de asemenea, asamblare convențională THT, precum și asamblarea cablurilor și montarea dispozitivelor. Pentru modele defecte sau asamblări problematice, oferim, de asemenea, o gamă de servicii SMT și BGA de Reprelucrare, indiferent de locul unde au fost asamblate inițial plăcile dumneavoastră.

Cum funcționează procesul de Lipire și Asamblare SMT?

Producția de electronice folosind tehnologia de montare pe suprafață (SMT) înseamnă pur și simplu faptul că componentele electronice sunt asamblate cu mașini automate care plasează componente pe suprafața plăcii (placă cu circuite imprimate, PCB). Spre deosebire de procesele tehnologice convenționale cu montaj prin inserție (THT), componentele SMT sunt plasate direct pe suprafața unui PCB, în loc să fie lipite pe un cablu de sârmă. Când vine vorba de asamblarea electronică, SMT este procesul cel mai frecvent utilizat în industrie.

Asamblarea electronică SMT cuprinde nu numai plasarea și lipirea componentelor pe PCB, ci și următoarele etape de producție:

• Aplicarea de pastă pentru lipit, care este realizată din particule de staniu și flux, pe PCB
• Plasarea componentelor SMT în pasta pentru lipit pe PBC
• Lipirea plăcilor cu un proces de retopire.

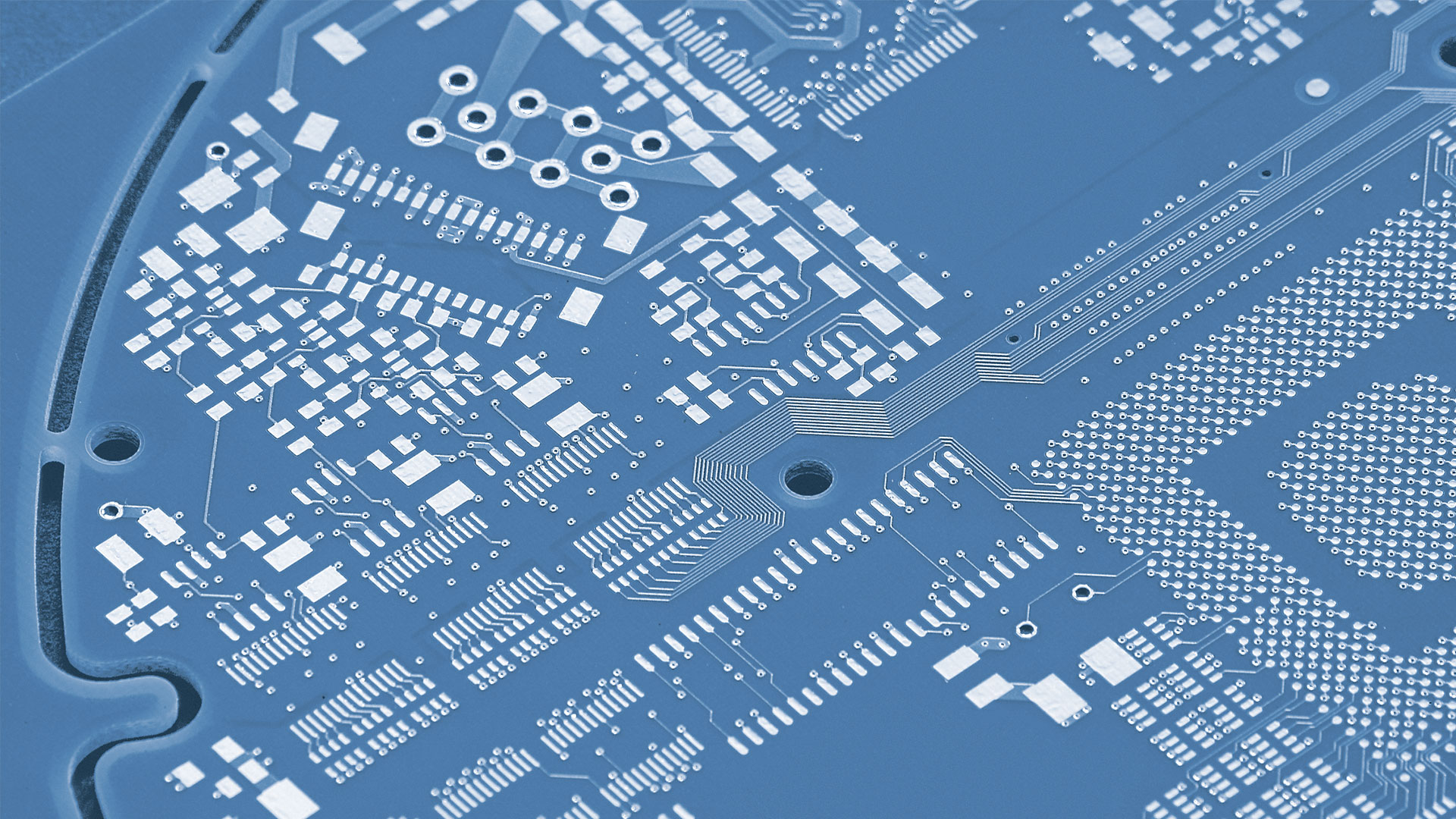

Aplicarea Pastei de Lipit

Aplicarea pastei de lipit este unul din primii pași în procesul de asamblare SMT. La ESO Electronic, pasta de lipit este "imprimată" pe plăci folosind metoda ecranului de mătase. În funcție de designul plăcii, sunt utilizate diferite șabloane din oțel inoxidabil pentru "imprimarea" pastei pe placă și diverse paste specifice produsului. Laserele decupează designul exact al PCB-ului în șablonul din oțel inoxidabil, ceea ce permite aplicarea pastei de lipit numai în zonele în care componentele vor fi lipite. După ce pasta de lipit este pusă pe plăci, se efectuează o inspecție cu pastă de lipire 2D pentru a se asigura că pasta este aplicată uniform și corect. Odată ce precizia aplicării pastei de lipit a fost confirmată, plăcile sunt transferate pe linia de asamblare SMT, unde vor fi lipite componentele.

Plasarea și Asamblarea Componentelor

Componentele electronice care vor fi asamblate vin în tăvi sau role, care sunt apoi încărcate în mașina SMT. În timpul procesului de încărcare, sistemele software inteligente se asigură că componentele nu sunt comutate în mod accidental sau încărcate necorespunzător. Mașina de asamblare SMT îndepărtează automat fiecare componentă cu o pipetă de vacuum din tava sau de pe rola sa și o plasează pe poziția sa corectă pe placă folosind coordonate pre-programate precise X-Y. Mașinile noastre sunt capabile să asambleze până la 25.000 de componente pe oră. După terminarea asamblării SMT, plăcile sunt mutate pe cuptoarele de Retopire pentru lipire, proces care fixează componentele pe placă.

Lipire Componente

Pentru lipirea componentelor electronice, folosim două metode diferite, fiecare dintre ele având avantaje distincte în funcție de cantitatea comandată. Pentru comenzile de producție de serie, se folosește procesul de lipire prin Retopire. În timpul acestui proces, plăcile sunt introduse într-o atmosferă de azot și sunt încălzite treptat cu aer încălzit până când pasta de lipit se topește și fluxul se vaporizează, legând componentele de PCB. După această etapă, plăcile sunt răcite. Pe măsură ce pasta de lipit se întărește, componentele se fixează permanent pe placă și procesul de asamblare SMT este finalizat.

Pentru prototipuri sau componente extrem de sensibile, avem un proces special de lipire în fază de vapori. În acest proces, plăcile sunt încălzite până la atingerea punctului de topire specific (Galden) al pastei de lipit. Acest lucru ne permite să lipim la temperaturi mai scăzute sau să lipim diferite componente SMT la temperaturi diferite, în funcție de profilurile lor individuale de temperatură de lipire.

AOI și Verificarea Vizuală

Lipirea este penultima etapă a procesului de asamblare SMT. Pentru a asigura calitatea plăcilor asamblate sau pentru a identifica și corecta o greșeală, inspecțiile vizuale AOI sunt efectuate pentru aproape toate comenzile de producție în serie. Folosind mai multe camere, sistemul AOI verifică automat fiecare placă și compară aspectul fiecărei plăci cu imaginea de referință corectă, predefinită. Dacă există abateri, operatorul aparatului este informat despre potențiala problemă, care apoi corectează greșeala sau scoate placa din mașină pentru o inspecție suplimentară. Verificarea vizuală AOI asigură consistența și precizia procesului de producție a asamblării SMT.
